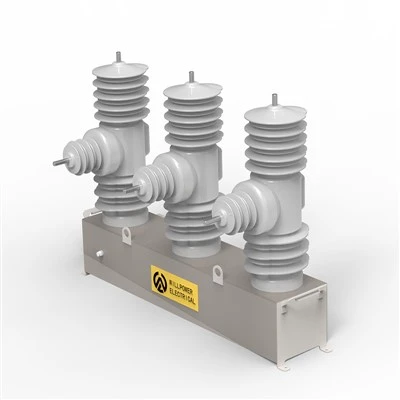

13.8kV Recloser

. 8KV Recloser je vanjski automatski recloser za trofazni sistem za distribuciju električne energije sa nazivim naponom od 13 . 8 kV. Mehanizam za vakuum, upravljačke jedinice, strukturu napona (PT), etc. . prihvaća sve solidnu izolaciju, izbjegava upotrebu štetnog Gasovi i ispunjava zahtjeve za zaštitu okoliša . 13.8 KV Recloser je srednjonaponska oprema za distribuciju električne energije sa visokim integracijama, stabilnim performansama i visokom inteligencijom. Široko se koristi u transformaciji automatizacije urbanih i ruralnih distributivnih mreža.

A-serija na otvorenom vakuumskih reclosera sadrži nazivni napon od13.8kV(Prilagodljiv na 15/27 / 38kV) i djeluje na sistemskoj frekvenciji od 50 / 60Hz . da se sigurno upravlja normalnim i grešnim uvjetima, uključujući preopterećenje i kratkovidno struje . Može se rasporediti kao neovisni sekcijski uređaji ili integrirani u skemene supstante i skene za automatizaciju hrane .

Certificiran zaIEC 62271-111iAnsi C37.60, The13.8kV Recloserje izgrađen za ispunjavanje globalne pouzdanosti i sigurnosnih standarda . tvornički testirane jedinice podvrgavaju stroge postupke kontrole kvaliteta i mogu se isporučiti sa testnim izvještajima treće strane za provjeru usklađenosti .

Projektirano za izvedbu u ekstremnim okruženjima, ovaj se recloser može instalirati pod sljedećim uvjetima:

• Visina: Manje ili jednako 2000m
• Temperatura okoline: -40 stepen do +70 stepen
• Solarno zračenje: 0,1W / cm²
• Maksimalna brzina vjetra: 130km / h
• Ledeno opterećenje: 10 mm ispod 17,5m / s vjetar
• Otpornost na zemljotres: do intenziteta 8

Ove specifikacije čine13.8kV RecloserPogodno za visoku nadmorsku visinu, obalnu, pustinju ili tropske regije .

Struktura za gašenje vakuumske luke
13 . 8kv Recloser koristi zatvorenu vakuumsku komoru za gašenje za probijanje, što može brzo ugasiti luk u vakuumu i efikasno inhibirati koroziju i habanje sa visokim temperaturnim lukovima . za mehaničko razbijanje, što je mnogo duže od operativnog vijek tradicionalnih prekidača za ulje ili SF₆ Gas Switchgear . Ova visoka izdržljivost smanjuje učestalost održavanja i smanjuje troškove rada i održavanja . Pogodno za gašenjem i zatvaranjem vakuumskih luka i ne zahtijeva naknadno čišćenje, što je pogodno za dugotrajno stabilno rukovanje.

Inteligentni kontroler
Proizvod je opremljen inteligentnim kontrolerom i ima potpunu logiku zaštite, uključujući i izolaciju prekida, trenutna i vremenska restauracija, etc. -0.2 S-CO-Funkcija, kao što je O {-0.2 S-Co-ko-zaključavanje, što je prikladno za postavljanje automatskih procesa oporavka na zahtjev i poboljšanje nivoa automatizacije Rukovanje greškom za grešku . Kontrolni sistem podržava ručni, električni i daljinski rad, a može se povezati sa SCADA sistemom . Protokol kompatibilan sa IEC 61850, DNP3 60870-5-101 04, koji pomaže u izgradnji arhitekture pametne distribucije sa centralizovanim nadzorom i povratnim informacijama u stvarnom vremenu.

Precizni senzorski sistem
Oprema integrira trofazne strujne transformatore (CT) i šest napona, što u realnom vremenu mogu prikupiti sistemski napon i prosudbe za otkrivanje ugradnje i poboljšanje i učvršćivanje efikasnosti opreme i poboljšati podatke i efikasnost upravljanja . mogu se prenijeti na glavni upravljački sustav kroz standardne komunikacijske protokole, poput IEC 61850, sastanka Komunikacijske potrebe automatiziranih hranilica i distribuiranih energetskih stanica i poboljšanje transparentnosti i kontrolerizine cjelokupne distribucijske mreže .

Snažna prilagodljivost okoliša
Ovaj model reclosera može se složiti u ravnotežnom rasponu od -40 stepena do +70 stepen, a može izdržati brzinu vjetra do 130km / h . . 5m / s ispod 10 mm ledenih uzoraka, a podržava rad u maksimalnom mestu od 8 stepeni . njegova kućišta je potpuno zatvorena Struktura protiv korozije sa dizajnom vlage i protiv kondenzacije, i izolirana je epoksidnom smolom na otvorenom za poboljšanje otpornosti na starenje UV-a, toplotnog udara i mehaničkog šoka . ovaj proizvod u tipičnim oštrim okruženjima, pustinjskim i tropskim područjima, ispunjavajući zahtjeve za usklađivanjem za rad u ekstremnim okruženjima.

Opremljen saTrajni magnetski aktuator, Recloser nudi:

• Mala potrošnja energije tokom operacija otvorenog / zatvaranja
• Jednostavan izravni mehanički mjenjač
• Visoka operativna stabilnost preko tisuća ciklusa prebacivanja

Podržava sepriručnik, električni, idaljinskiRad . Integrirani inteligentni kontroler nudi višeslojne funkcije zaštite, uključujući:

• Zaštita od prekohrane
• Brza izolacija grešaka (trenutno / definitivno)
• ZERO-SIXENCE (ZEMLJIŠTE GREŠKE) ZAŠTITA
• PodesanReclosing sekvence(e . g ., O -0.2 S-CO-CO-BOOT)

Ovo čini13.8kV RecloserIdealno za moderne sustave automatizacije ulagača.

Recloser uključuje:

• Trofazni CTS i šest senzora naponaza praćenje u stvarnom vremenu
• Podrška za SCADA prekoIEC 61850, DNP3.0, iliIEC 60870-5-101 / 104protokoli
• UgrađenOtvorite / zatvorite indikatorioperacijaza vidljiva dijagnostika
• PriručnikUređaj za zaključavanjeZa rad zaštite sigurnosti i blokiranja

Ove karakteristike omogućavaju povratne informacije o preciznom sustavu i poboljšavaju sigurnost za operatere i mrežne administratore .

The13.8kV Recloseriz Jiangsu WillPower je robustan i inteligentno rješenje za poboljšanje otpornosti na distribucijsku sustavu i automatizaciju . njegovu poštivanje globalnih standarda, pouzdanosti testiranja terenske i napredne zaštite čine ga za korisne i industrijske korisnike koji traže poboljšane performanse i dugoročnu vrijednost.
