Kao začinjeni dobavljač nafte - uronjeni transformatori, svjedočio sam iz prve ruke kritična uloga koju odgovarajuća ventilacija igra u sigurnom i efikasnom radu ove osnovne elektroenergetske imovine. U ovom blogu ću uvesti u ventilacijske zahtjeve za ulje - uronjenu transformatorsku sobu, istražujući zašto su potrebne, kako su određene, a potencijalne posljedice neadekvatne ventilacije.
Zašto je ventilacija ključna za ulje - uronjene transformatorske sobe
Ulje - uronjeni transformatori stvaraju toplinu tokom njihovog normalnog rada. Toplina je do - proizvod električnih gubitaka koji se javljaju unutar transformatora, uključujući bakrene gubitke u namotajima i gubicima željeza u jezgri. Ako se ta vrućina ne učinkovito rasipa, ona može dovesti do porasta temperature transformatorskog ulja i unutarnjih komponenti transformatora.
Prekomjerna temperatura može imati nekoliko štetnih efekata na transformator. Prvo, može ubrzati proces starenja transformatorskog ulja, smanjujući svoju dielektričnu čvrstoću i povećanje rizika od električnog kvara. Drugo, visoke temperature mogu prouzrokovati termičko širenje transformatorskih komponenti, potencijalno dovodeći do mehaničkog stresa i oštećenja. U ekstremnim slučajevima, pregrijavanje može čak rezultirati požarom ili eksplozijom, što predstavlja značajnu sigurnost opasnosti od osoblja i imovine.
Ventilacija pomaže u uklanjanju topline koju generira transformator, održavajući temperaturu unutar prihvatljivih granica. Davanjem kontinuirane ponude svježeg zraka i uklanjajući vrući zrak, ventilacijski sustavi osiguravaju da transformator radi u optimalnim uvjetima, produžavajući svoj radni vijek i smanjenje vjerojatnosti skupih neuspjeha.
Čimbenici koji utječu na zahtjeve za ventilacijom
Ocjena transformatora
Ocjena transformatora, obično izražena u Kilovoltu - ampere (KVA), jedan je od glavnih faktora koji određuju ventilacijski zahtjevi. Viši - ocijenjeni transformatori generiraju više topline i zato zahtijevaju robusniji ventilacijski sustav za efikasno rastvoranje topline. Kao opće pravilo, brzina ventilacije proporcionalna je gubicima transformatora, koji se povećavaju s ocjenom.
Temperatura okoline
Temperatura okoline transformatorske sobe takođe igra ključnu ulogu u određivanju ventilacionih zahteva. U vrućim klimama temperaturna razlika između transformatora i okolnog zraka manja je, što otežava prebacivanje topline. Kao rezultat toga, može se tražiti veća brzina ventilacije za održavanje željene temperature unutar transformatorske sobe.
Lokacija instalacije
Lokacija transformatorske sobe može utjecati i na zahtjeve za ventilaciju. Ako se soba nalazi u ograničenom prostoru ili području s lošim cirkulacijom zraka, može biti potrebno dodatno ventilacija kako bi se osigurala odgovarajuća opskrba svježem zrakom. Na primjer, transformatorska soba smještena u podrumu ili unutrašnjoj sobi može zahtijevati snažnije ventilacijske ventilacije u odnosu na sobu koja se nalazi u prizemlju ili vanjskom zidu.
Vrsta transformatora

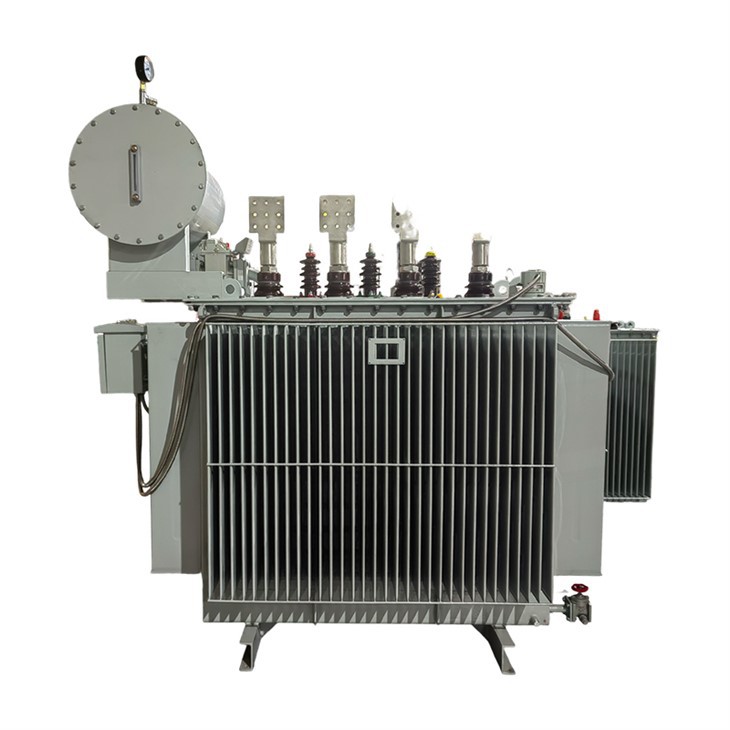

Različite vrste ulja - uronjenih transformatora imaju različite karakteristike disipacije topline. Na primjer,Trofazno ulje uronjeni transformatorMože imati različite zahtjeve za ventilaciju u odnosu na pojedinačne - fazne transformatore zbog većeg kapaciteta snage i različitog dizajna. Slično,Hermetički zatvoreni transformatordizajnirani su tako da budu više zračni - koji mogu utjecati na način na koji se toplina rasprši i ventilacijskim zahtjevima.
Izračunavanje ventilacijskih zahtjeva
Zahtjevi za ventilaciju za ulje - uronjenu transformatorsku sobu obično se izračunavaju na temelju topline koju generira transformator i željeni porast temperature. Toplina koja generira transformator može se procijeniti pomoću gubitaka transformatora, kojeg obično pruža proizvođač.
Osnovna formula za izračunavanje brzine ventilacije (Q) u kubnim metar na sat (m³ / h) je:
Q = (P × 3600) / (ρ × CP × Δt)
Gde:
- P je gubitak topline transformatora u kilovatama (kW)
- ρ je gustoća zraka u kg / m³ (približno 1,2 kg / m³ u standardnim uvjetima)
- CP je specifična toplinska sposobnost zraka u KJ / (kg · k) (otprilike 1,0 kJ / (kg · k) u standardnim uvjetima)
- Δt je dopuštena temperatura u Kelvinu (k)
Na primjer, ako transformator ima gubitak topline od 10 kW, a dopušteni porast temperature iznosi 20 k, brzina ventilacije može se izračunati na sljedeći način:
Q = (10 × 3600) / (1,2 × 1,0 × 20) = 1500 m³ / h
Važno je napomenuti da je to pojednostavljeni izračun, a u praksi, drugi faktori poput efikasnosti ventilacijskog sustava, prisustvo drugih izvora topline u sobi i gubici od ventilacije moraju se uzeti u obzir.
Vrste ventilacionih sistema
Prirodna ventilacija
Prirodna ventilacija oslanja se na prirodno kretanje zraka zbog razlika u temperaturi i pritisku. U prirodno ventiliranoj transformatorskoj sobi, svježi zrak ulazi u sobu kroz ulazni otvori na donjem nivou, a vrući zrak izlazi kroz izlazni otvor na višem nivou. Ova vrsta ventilacijskog sustava je jednostavna i troška - efikasna, ali možda nije dovoljna za veće transformatore ili u područjima sa visokim temperaturama okoline.
Mehanička ventilacija
Mehanička ventilacija koristi navijače kako bi prisilili zrak u i iz izvana transformatorske sobe. Postoje dvije glavne vrste mehaničkih ventilacijskih sustava: prisiljeni - nacrt i inducirani - nacrt.
- Prisilno - nacrt ventilacije: U prisilnom - nacrtu sistema navijači se koriste za puhanje svježeg zraka u transformatorsku sobu. To stvara pozitivan pritisak unutar sobe, što pomaže izbacivanju vrućeg zraka kroz otvorne otvore. Prisilni - nacrti sistema efikasni su u osiguravanju dosljedne ponude svježeg zraka, ali mogu zahtijevati više energije za rad.
- Indukovana - nacrt ventilacije: U izazvanom - nacrtu sistema, navijači se koriste za izvlačenje vrućeg zraka iz transformatorske sobe. To stvara negativan pritisak unutar sobe, koji navlači svjež zrak kroz otvore ulaznih otvora. Inducirani - Nacrti sustavi često se preferiraju u situacijama u kojima se ulaznim zrakom treba filtrirati ili gdje postoje zabrinutost zbog buke iz obožavatelja.
Hibridna ventilacija
Hibridni ventilacijski sustavi kombiniraju prednosti prirodne i mehaničke ventilacije. Ovi sustavi koriste prirodnu ventilaciju kao primarna sredstva za razmjenu zraka, a mehanička ventilacija koristi se kao dodatak kada je prirodna ventilacija nedovoljna. Hibridni ventilacijski sustavi mogu pružiti više energije - efikasno rješenje dok još uvijek osigurava odgovarajuću ventilaciju.
Posljedice neadekvatne ventilacije
Smanjeni vijek trajanja transformatora
Neadekvatna ventilacija može dovesti do pregrijavanja transformatora, što ubrzava proces starenja transformatorskog ulja i unutarnje komponente. To može značajno smanjiti radni vijek transformatora, što rezultira preranim kvarom i potrebom za skupim zamjenama.
Povećana potrošnja energije
Kada transformator radi na višoj temperaturi zbog loše ventilacije, njegova efikasnost se smanjuje. To znači da se više energije troši u obliku topline, što dovodi do povećane potrošnje energije i veći operativni troškovi.
Sigurnosni rizici
Pregrijavanje transformatora može predstavljati ozbiljan sigurnosni rizik. U ekstremnim slučajevima može dovesti do požara ili eksplozije, što može prouzrokovati značajne štete na transformatorskoj sobi, okolnu opremu, pa čak i ugroziti život osoblja.
Osiguravanje odgovarajuće ventilacije
Redovno održavanje
Redovno održavanje ventilacijskog sustava od suštinskog je značaja za osiguranje njegovog pravilnog rada. To uključuje čišćenje filtera za zrak, pregledajući navijače i kanale za oštećenje i provjeru ventilacijskih otvora za blokade.
Nadgledanje
Instaliranje temperaturnih senzora u transformatorskoj sobi i na samom transformatoru može pomoći u nadzoru temperature i otkrivanje znakova pregrijavanja. Ako temperatura prelazi prihvatljiva ograničenja, može se poduzeti odgovarajuće mjere, poput povećanja brzine ventilacije ili isključivanje transformatora.
Usklađenost sa standardima
Važno je osigurati da ventilacijski sustav za transformatorsku sobu u skladu sa odgovarajućim nacionalnim i međunarodnim standardima. Ovi standardi navode minimalne zahtjeve za ventilaciju na temelju ocjene transformatora, ambijentalnih uvjeta i drugih faktora.
Zaključak
Pravilna ventilacija je bitna za siguran i efikasan rad ulja - uronjenih transformatora. Razumijevanjem faktora koji utiču na ventilacijsku potrebe, precizno izračunavanje ventilacione brzine i odabirom odgovarajućeg ventilacijskog sustava, možete osigurati da vaš transformator radi u optimalnim uvjetima, proširujući svoj radni vijek i smanjenje rizika od kvarova.
Kao dobavljač visokog kvaliteta - uronjenih transformatora, posvećeni smo pružanju našim kupcima najbolja rješenja za njihove električne potrebe. Ako razmišljate o kupovini aTrofazno ulje uronjeni transformator,Hermetički zatvoreni transformator, iliOdstupite raspoređivač transformatora, i imate pitanja o zahtjevima ventilacije ili drugim aspektima instalacije i radu transformatora, ohrabrujemo vas da nas kontaktirate za savjetovanje. Naš tim stručnjaka spreman je da vam pomogne u pravom izboru za vašu konkretnu aplikaciju.
Reference
- IEEE C57.12.00 - Standardni opći zahtjevi za tekućinu - uronjenu distribuciju, moć i regulaciju transformatora
- IEC 60076 - 1 - Transformatori za napajanje - Dio 1: Općenito
